TT-2100G

TT-2100G平行雙主軸車床標準配置了高速龍門上料裝置，適用于高精度和大批量加工要求。減小重心距地面高度的低重心機床結構設計，保證了穩定的切削能力和高速上料能力，獲得了優異的高效和高產加工能力。

產品編號

所屬分類

TT系列

數量

庫存:



產品描述

產品介紹：

可滿足汽車產業的高精度和大批量加工需求！
具有同等級機床中最高的剛性，實現了高精度?自動化?高生產效率！

卡盤尺寸：8", 10"
您可選擇最適于您生產計劃的上料裝置。

加工工件
φ160×100ｍｍ、4.0kg×2
φ200×120ｍｍ、8.0kg×2

周期時間
30.3秒（比老機型縮短25%）
※TT-2600GA型，配置上料裝置（選項）

主要機床規格適用于門式上料A型或B型

		（車削）				（車削＆車銑）
		TT-2100G				TT-2100CMG
卡盤尺寸	inch	6+6		8+8		6+6	8+8
刀架形式		10工位刀架（全刀夾式刀架）	12工位刀架（全刀夾式刀架）	10工位刀架（全刀夾式刀架）	12工位刀架（全刀夾式刀架）	旋轉刀具式 10工位刀架	旋轉刀具式 10工位刀架
最大加工直徑	mm	φ240				φ240
最大加工長度	mm	135.5		94		135.5	94
主軸轉速	min-1	4500 [OP. 6000]		3200 [OP. 4500]		4500 [OP. 6000]	3200 [OP. 4500]
旋轉刀具轉速	min-1	-				2500
快速進給速度	m/min	X : 24 / Z : 24				X : 24 / Z : 24
主軸電機 （15分鐘/連續）	kW	7.5/5.5 [OP. 11/7.5]		11/7.5		7.5/5.5 [OP. 11/7.5]	11/7.5
旋轉刀具主軸電機 （15分鐘/連續）	kW	-				5.5/3.7
機床高度	mm	2700				2700
占地面積	mm	2825×2615				2825×2615
機床重量	kg	5200				5400

龍門式裝載機加工工件
卡盤尺寸	inch	6+6	8+8
外徑	mm	φ80 [OP. φ160*1]	φ160 [OP. φ80*2]
長度	mm	80
重量	kg	0.7 (×2) [OP. 3 (×2)*1]	3 (×2) [OP. 0.7 (×2)*2]

[※1]，[※2]分別是配套選項。

送料機式樣
卡盤尺寸	inch	6+6	8+8
托盤數		16
承載重量(1托盤)	kg	40
最大高度	mm	450

特征

過程管理使用專門的按鈕，使用非常容易測
量管理也能輕松完成

◆ 床身為連續將熱位移控制在最小限度的箱式床身結構。
◆ X/Z軸滑動面采用了寬幅方形滑動導軌，可長期保持高精度的穩定加工。
◆ 主軸臺高精密主軸有「8”卡盤規格」和「10”卡盤規格」，配備FANUC公司生產的高性能主軸電機，具有極高性價比。
◆ 刀架上標準配置為10工位刀塔（T10），對應銑削工序的10工位銑削刀塔（T10M）。
◆ 節能?環保
　節約電力消耗、通過油水分離，延長冷卻液壽命、與過去機種相比潤滑消費量削減40%、采用粉末涂料
◆ 機床操作軟件操作簡單方便，大大縮短了非加工時間和設置的時間。

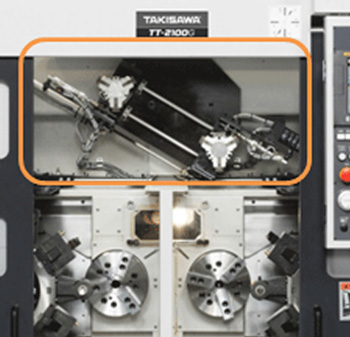

標準配置運輸反轉裝置。		用按鈕進行左右選擇后操作機床。只能在燈亮側進行操作，兩側均燈滅時則無法進行機床操作。

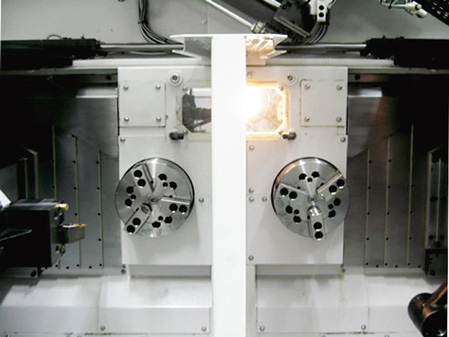

可同時進行內外加工的裝置。各主軸上方配置以發揮最佳運行效果。 ※與單獨連接兩臺單主軸車床，并在其間設置反轉裝置的做法不同，該機型占地面積小，其優勢一目了然。		右側操作時


強大的機床左右軸信息綜合處理能力，操作簡單方便！		上料裝置通過示意圖簡單示教！

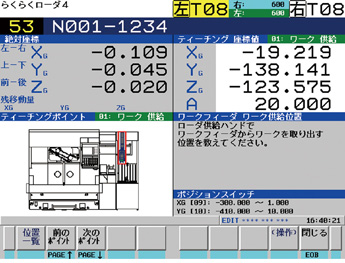

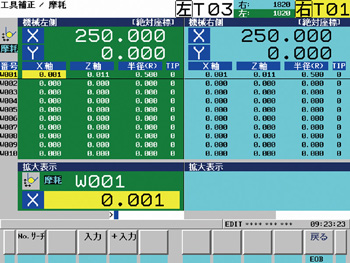

刀具補償畫面（例）		快快易龍門式裝載機軟件-4畫面（例）
